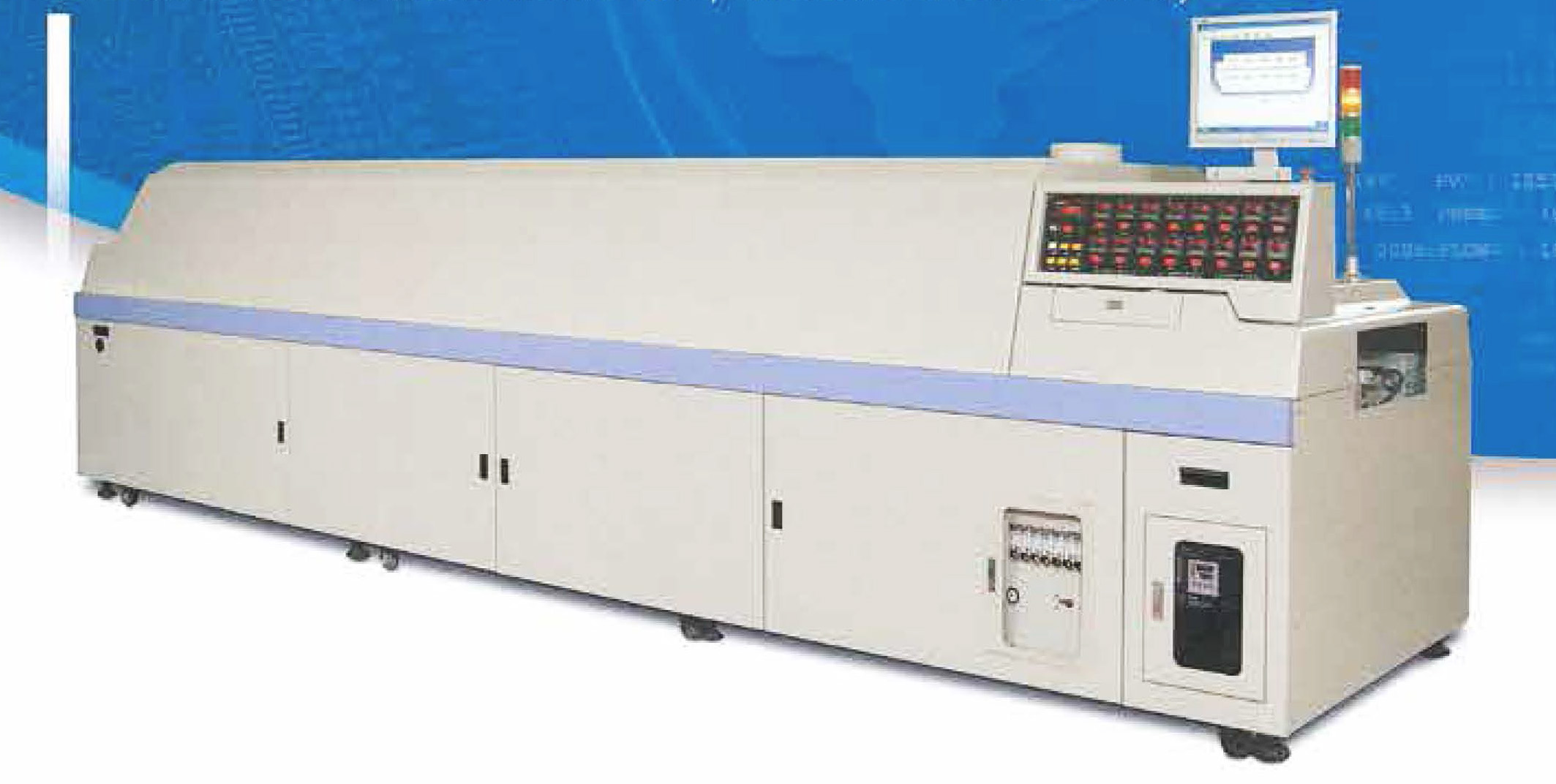

無鉛專用SMD全熱風迴銲爐-網錬合併式
LEAD-FREE CMA HOT AIR REFLOW MACHINE (CHAIN&MESH COMBINE TYPE)
特點:
- 新型吸引式熱風循環系統,達成熱補償效率高,均溫性佳,實板測試零件溫度差最小,完全符合無鉛製程需求.
- 強化型軌道由特殊鋁合金和不鏽鋼組成,軌道分段設計,且有伸縮間隙,耐磨且不因熱脹冷縮而變形,保證平衡度.
- 各區獨立迴流空間,採特殊風葉設計,循環系統採用微循環加熱系統,加熱補償速度快,經由8道特殊擾流集熱板,使機內各個區間熱風強制穩定對流,溫度均勻分佈區內,消彌陰影,遮蔽效應, 克服熱質不均的困擾.
- 關機時,備有延遲關閉輸送,冷卻系統裝置以溫控方式偵測機溫,降至定溫後方才自動停機,避免機內餘溫造成損壞.
- 因應各種無鉛銲錫合金,採用新式冷卻機構,達到良好的降溫效果.
- 為加強日後保養工作之簡易及預防突發狀況,備有氣壓式自動掀蓋裝置,可直接清理堆附在機台內之異物或FLUX,並可直接檢視傳輸系統.
- 軌道寬窄調整採特製滾珠螺桿,方便調整精密度高.
- 網鏈合併式機種可預防PCB掉落並自動帶出,避免卡板.
- 熱風馬達及輸送馬達均採特製馬達,堅固耐用,不易損壞.
- 熱風區風速調整,採上下區獨立變頻器控制,數位式顯示器精確數值調整迴風馬達,若異常停止立即警告示,避免人為疏失.
- 附設超高溫低溫警示訊號,並有緊急停機裝置及漏電斷路器,以確保安全.
- 為防止因突發狀況造成作業中停機,致使機內PCB因停滯機內發生毀損,備有不斷電系統(UPS),可自動將機內PCB運出.
- 選配電腦可隨時監控溫度變化,並可記錄讀取設定參數,還能實際經由三組測溫線,得知PCB上PROFILE曲線.
規格表 Specification
| 機型 Model |
YX-LFHACRF |
| 總電源 Power |
3￠ 220V 60HZ 43KW 125A
3￠ 380V 50HZ 43KW 75A |
| 輸送方式 Conveyor |
網鏈合併式Chain & Belt |
| 輸送方向 Direction |
左至右 L→R 或 右至左 R→L |
| 輸送速度 Speed |
0-2M/min |
| 基板尺寸 PCB Width |
軌道:350mm
網帶:400mm |
| 溫控方式 Tp. Control |
SSR+PID數位控制顯示 |
| 溫控範圍 Tp. Range |
室溫～400℃(各區獨立控制) |
| 風速控制 Air Speed |
數位調速設定(上、下區變頻器控制) |
| 溫度補償 Compensation |
加設穩流儲能裝置 |
| 不斷電 UPS |
標準功能(Standard) |
| 氣壓掀蓋 Cover |
標準功能(Standard) |
| 延長關機 Delay |
標準功能(Standard) |
| 自動警報裝置ALERT |
標準功能(Standard) |
| 緊急開關裝置 EMERGENTCY STOP |
標準功能(Standard) |
| 自動加油裝置 OIL System |
標準功能(Standard) |
| 電腦控制 Computer |
選擇功能(Optional) |
| 氣壓供給 Air Pressure |
6Kg/C㎡ |
| 排風需求 Exhaust pipe |
￠20CM*4 100～300CFM |
| 加熱區數 Heat Zone |
16區(上8下8) |
| 冷卻裝置 Cool |
冷卻機冷卻系統(壓縮機選配) |
| 機台尺寸 Dimension |
5100*1350*1460mm(L*W*H) |
| 作業高度 Operate High |
900mm±20mm |
| 機身重量 Weight |
約1800kg |

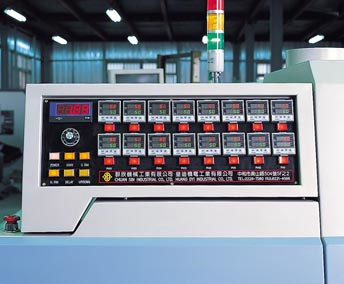

專業精確的自動控制,穩定卓越的機電工程設計
The automated control of high precision is supported by the super engineering design

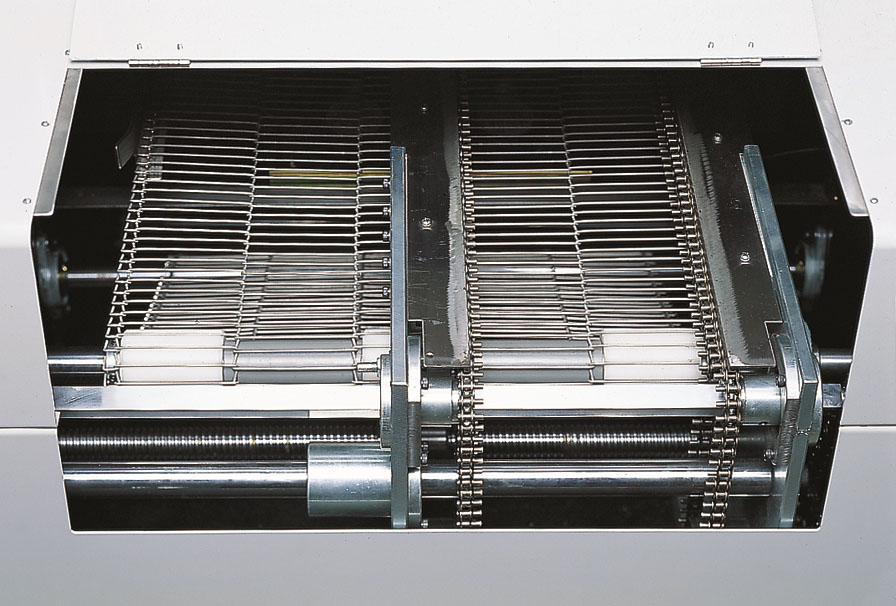

鏈軌式輸送,採用三軸式定位, 並經特殊耐熱處理,保持雙軌平移順暢及平行直度的維持.
The chain rail conveying is highlighted by a 3-axle positioning and subject to specific refractory processing for smooth movement of the two parallel rails.
