AOI

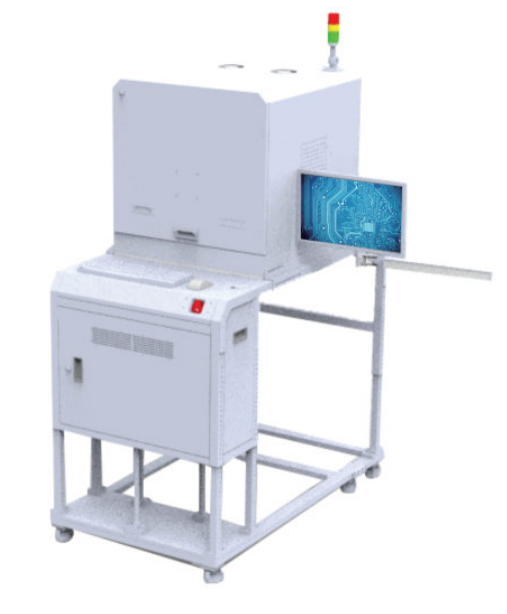

DIP IN-LINE爐前AOI 在線型 Z1PL

DIP IN-LINE AOI Z1PL

產品特點 | PRODUCT FEATURES

  • 採用2000萬像素(可選2500萬像素)高速工業相機及高分辨率工業鏡頭，保證圖像採集的效率及效果。
  • 採用可視化圖像編程技術，所見即所得，編程簡單易學。
  • 可根據生產需求搭配固定式條碼讀取裝置，便於產品不良信息的保存和追溯。
  • 可以對檢測數據進行SPC統計及分析，為品質的改善及工藝提升提供數據支持。
  • 生產線實時監控，實時編程，不需停線調試，檢測過程中不用對基板進行固定，直接在基板自動流動過程中實現自動檢測。
  • 可對所有產線的設備進行集中同步管理，收集所有產線的測試數據及信息，便於整個車間的綜合管理。
  • 可以對無條碼產品進行自動Mark識別並檢測。



技術參數 | TECHNICAL PARAMETER

類別 項目 Z1PL
視覺識別系統
Recognition System		 判別方法
Inspection		 綜合應用權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化等多種算法
using multiple algorithms synthetically such as MIDM.Color Image contrast technology.Color extraching technology,similarity,two-value handling technology and other algorithms
相機
Camera		 彩色工業相機，2500萬像素(可選5000萬像素)
The color industrial camera 25 MP (50MP for option)
鏡頭
Lens		 工業鏡頭
Industrial lens lens
視場/速度
FOV/cycle time		 視場需要根據現場實際的檢測狀況調整相機的實際應用高度來確定。
The FOV needs to be adjusted according to the actual situation.Cycle time < 3S
光源
Lamp-house		 白色LED光源
White LED lamp-house
檢測內容
Inspection Items		 插件元件的誤插、缺件、偏移、反向（元件頂部有明顯極性標誌）
Dip component wrong, missing, shift. reversed polarity (have distinct polarity on the top side)
條碼識別
Barcode Reader		 固定式條碼識別裝置，可識別一維和二維條碼（選配）
Fixed barcode recognize system, accurate identification of 1D & 2D barcode (Option)
軟件系統
Soft System		 PCB尺寸
PCB Size		 50×50mm~450×450mm
零件高度
Component Clearance		 Top ≤50mm
操作系統
Operation System		 Microsoft Windows 10 x64
操作
Operation		 中文操作界面，圖形化編程，所見及所得
Chinese operation interface graphic programming
統計過程控制
SPC		 可對測試的數據進行統計分析，可輸出excel格式的SPC報告。
SPC report can be generated; can be output in Excel format
控制系統 Controller 電腦主機
Computer		 工業控制計算機，Intel四核I7 CPU, 32G DDR內存，2TB硬碟
Industrial computer, Intel Quad-Core I7CPU, 32G Memory, 2TB Hard disk
顯示
Display		 22英寸液晶寬頻顯示器
22 inch TFT
其他參數

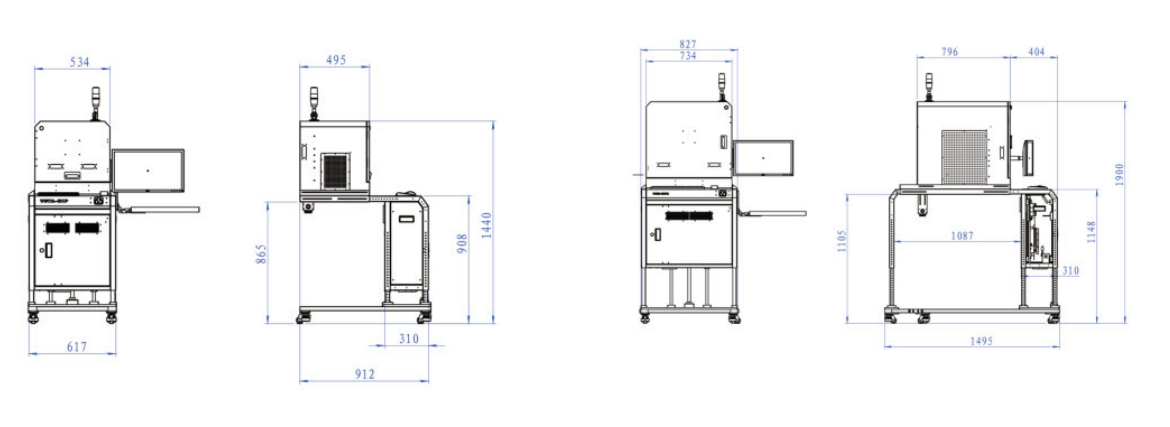

Others		 設備外形尺寸 (長×寬×高)
Machine Dimensions(L×W×H)		 827×1495×1900mm
(可根據客戶實製需求調整設備結構)
重量
Weight		 ~250kg
電源
Power Supply		 交流電220V±10%，頻率50/60Hz，定額功率600W
AC220V±10%, single phase 50/60Hz, power consumption 600W
