3D AOI 在線型 S910

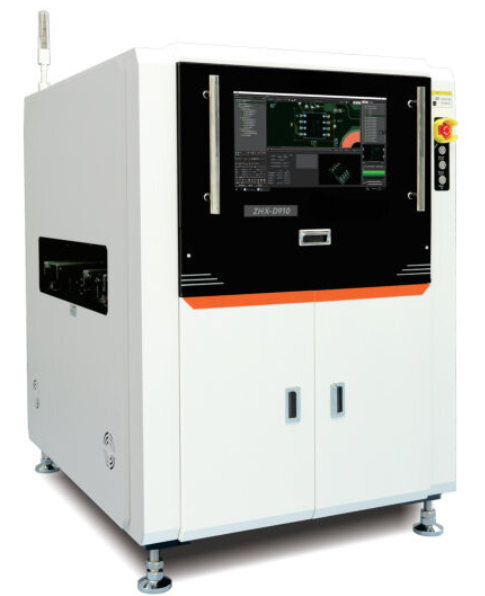

3D AOI S910

產品特點 | PRODUCT FEATURES

  • 高精度控制平台
  • 雙驅動控制系統，運動高速、平穩、無震動、無噪音
  • 高速工業相機
  • 多組數字投影光柵系統
  • AI智能識別檢測算法，基於白光莫爾條紋的N步相移算法，可提供微米級的檢測精度；可選配多光柵頭，輕鬆應對反光和陰影



功能模塊 | FUNCTION MODULE

AI算法和矢量算法的高度融合
High integration of Al and vector algorithms

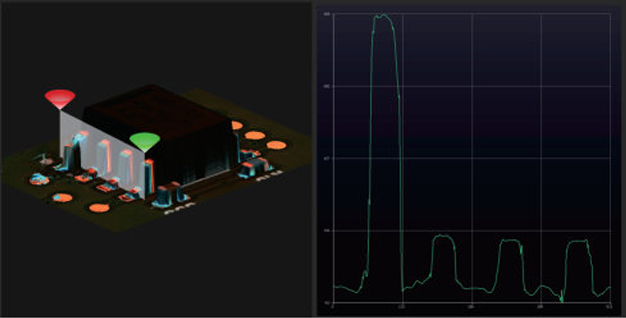

特有的三維點雲重建技術可大大提高檢測精度和檢測能力,可有效的覆蓋2D檢測盲區,2D難以檢測的IC翹腳,零件的浮高可達100%的檢出率。

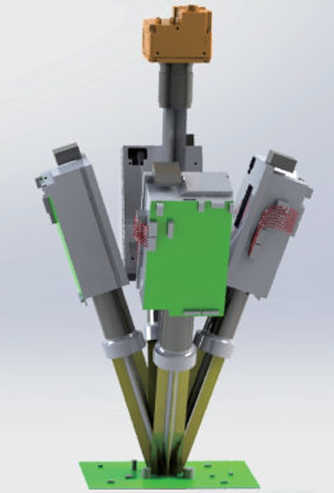

1200萬高清晰度COAXPRESS超高速相機與多套1080P數字投 影單元深度配合下,通過多段式RGBW四色LED塔型光源,實現360°無死角數字投影以及圖像的高效採集

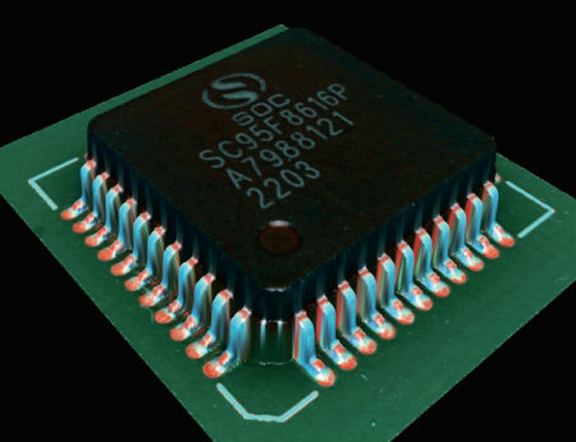

真彩色三維立體圖像
True color 3D image

相位調製輪廓測量技術(PMP)基於結構光柵正弦運動投影，離散相移獲取多幅被照射物光場圖像，再根據多步相移法計算出相位分佈，最後利用三角測量等方法得到高精度的物體外形輪廓和體積測量結果，實現真彩色的三維立體影像顯示。



技術參數 | TECHNICAL PARAMETER

影像系統 S910
攝像頭
Camera		 高速CCD攝像機, 1200萬像素
High-Speed CCD 12MP
鏡頭
Lens		 工業鏡頭
Telecentric Lens
投影單元
Projection system		 4向投影光柵
4 directional projection gratings
光源
Light		 環形RGBW 四色LED光源
Ring RGBW LED Light
光學解析度
Resolution		 15μm (可選12μm, 10μm, 8μm)
FOV 60x45mm (15μm)；48x36mm(12μm)；40x30mm (10μm)
檢測能力
Performance
3D高度測量範圍
3D Height measurement range		 標準精度下: -2~20mm,高精度下: -2~10mm
高度分辨率
Height resolution		 0.4μm
高度檢測精度
Height Accuracy on a Certificated Target		 ±3μm
重複性和再現性
GR&R		 <1%@3sigma
XY定位精度
Shift Position Accuracy		 10μm
檢測不良類型
Inspection Type		 缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損、多錫、少錫、短路、尺寸
Missing, shift, skewed, tombstone, billboard, overturned, reversed polarity, wrong, damaged, overflow, insufficient, short, dimension.
板彎補償
PCB Warpage		 ±5mm (2%)
設備參數
Machine parameters
檢測基板尺寸範圍
Board size range		 50x50 ~ 510x460mm
零件上下限高
Top side/Bot side clearance		 40 / 50 mm
PCB 厚度
PCB Thickness		 0.5 - 5.0mm
軌道高度
Conveyor Height		 900±20mm
尺寸 (寬x深x高，高度不含三色報警燈)
Dimension (WxDxH, not contain Tower Light)		 1200x1280x1656mm
驅動系統
Driver		 伺服電機
Servo Motor
重量
Weight		 ~700kg
電源
Power Supply		 220V±10%, 50/60Hz, 1.6KW
氣源
Air Supply		 0.5mpa, 40cm3/min
操作系統
Operation System		 Windows 10 x64
主機參數
PC parameters		 CPU: Intel I9, RAM: 128G, HDD: 1TB SSD + 2TB HDD, GPU: RTX 1650
顯示器
Display		 24"LED
界面顯示
Result		 2D/3D真彩圖
2D/3D true color
