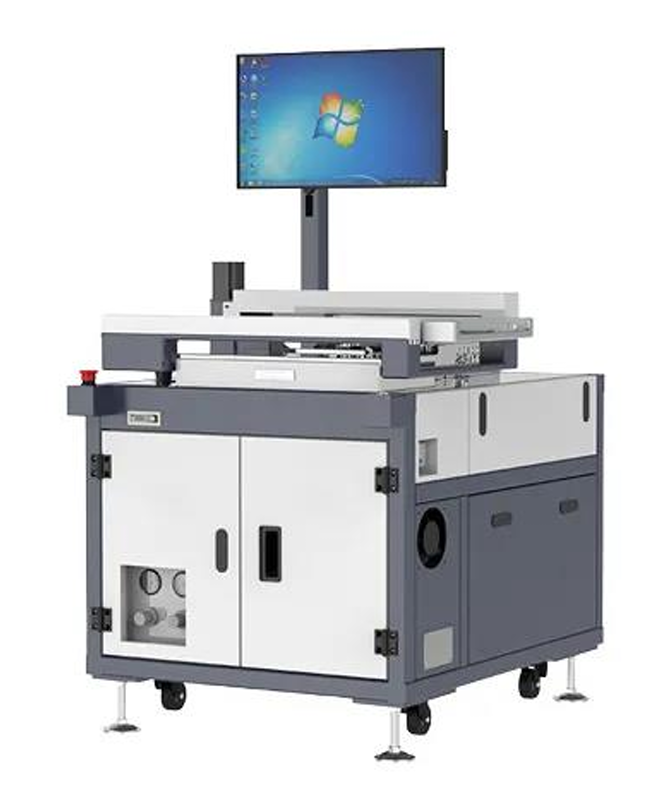

| 規格表 Specifications |
參數 Parameter |
整體外形尺寸
Overall Dimensions |
830L*900W*1400H (mm) |
機器框架及外罩
Machine frame and cover |
方通框架+冷板噴粉
Tube frame + Door with painting |
| 作業高度Operating height |
900±20mm |
| 重量Weight |
Approx.280KG |
| 電源Power supply |
1φ 220V 50/60HZ |
| 總功率Total power |
5.5KW |
| PCB規格 PCB parameter |
| PCB尺寸 PCB size |
Min：60(L)*40(W)；Max：330（L）*250（W）(mm) |
板面元件高度
Top component height |
Max180mm |
板底元件高度
Bottom component height |
Max30mm |
| PCB重量 PCB Weight |
Max5Kg |
| PCB工藝邊 PCB Process Edge |
＞3mm |
| 選點噴霧系統 Selective spray system |
移動方式
Spray movement mode |
PCB於XYZ軸上移動
PCB movement in XYZ axis |
助焊劑容量
Spray flux volume |
2L |
助焊劑添加方式
Spray flux add mode |
手動
Manual |
噴嘴類型
Spray nozzle type |
針狀霧化
Needle |
噴霧節拍時間
Spray cycle time |
1秒/點(可設定最小噴霧時間 0.2秒)
1 Sec/soldered dot（The minimum spray time can be set to 0.2 seconds） |
噴霧移動精度
Spray movement precision |
0.05mm |
噴霧流量控制
Spray flow control |
減壓表+限流閥
pressure gage + flow valve |
| 選擇性焊接系統 Selective Soldering System |
焊接移動方式
Welding movement mode |
PCB於XYZ軸上移動
PCB movement in XYZ axis |
移動方式
Movement mode |
步進馬達+直線滑軌方式
Step motor + linear rail |
無鉛錫添加方式
Solder feeding mode |
手動（可選項：自動）
Manual ( Option: auto) |
| 無鉛錫容量Solder capacity |
16KG |
| 熔錫時間Solder melting time |
30min |
| 功率 Solder power |
3.3KW |
焊接噴嘴規格
Solder nozzle size |
標配D8mm，其餘規格可選配
Standard D8mm, other sizes is option |
焊接節拍時間
Solder cycle time |
2~6秒/點
2~6 Sec/ soldered dot |
控溫方式
Temperature control mode |
PID+SSR |
溫度設定範圍
Temperature setting range |
Max 400°C |
控溫精度
Temperature accuracy |
±2°C |
| 錫波高度Waver height |
Max 5mm |
| 焊錫精度Welding precision |
0.1mm |
錫渣產生量
Solder dross |
0.2Kg/8H（無氮氣保護）；0.01Kg/8H(氮氣保護)
0.2Kg/8H（Not N2 protection）；0.01Kg/8H( N2 protection) |
| 氮氣保護系統 N2 protection system |
氮氣保護方式
N2 protection mode |
噴嘴及熔錫液面
Nozzle and solder pot |
氮氣消耗量
N2 consumption |
1.5M³/h (氮氣濃度>99.999%)
1.5M3/h (Nitrogen concentration>99.999%) |
氮氣流量控制
N2 flow control |
數顯流量控制
Digital flow control |
| 控制系統 Control system |
控制方式
Control mode |
PC+運動控制卡
PC+ motion control card |
PCB制程參數
PCB Process parameter |
於PC上設定、保存、調用
Setting, save , open in the PC screen |
其它
Other |
PCB產量計數功能、故障記錄、報警記錄可於PC上調閱
PCB counting, message, alarm can be read in the PC |
| 可選項 Option |
| 頂部安全護罩Top safe cover |
| 助焊劑噴嘴,焊接焊嘴Spray flux nozzle, Soldering nozzle |
| 易損件 Common Wear & Tear Parts |
