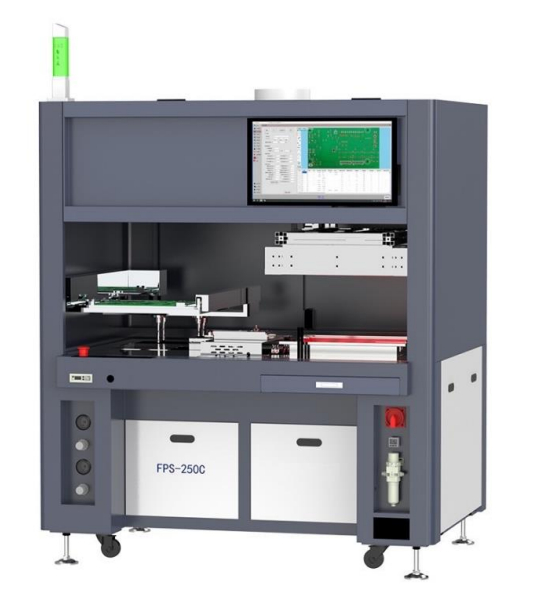

FPS-250C 離線式選擇焊錫爐 (上/下預熱)

FPS-250C

產品特點 | PRODUCT FEATURES

  • 1. 適合大批量多品種 PCB 的作業，只需簡單的調整 PCB 定位框架，並於 PC 上設定相應參數，便可實現轉型，換型時間小於 1 分鐘。
  • 2. 設備操作方便，只需一個作業員便可完成多台機的操作。
  • 3. PCB 需要其餘塗敷助焊劑的地方會進行塗敷，其餘地方均不會沾染助焊劑。
  • 4. 大幅節省助焊劑及焊錫。
  • 5. 焊接品質高，能適應元件腳間距特別小的 PCB 焊接。
  • 6. 產生的錫渣含量極低，小於 0.1Kg/8 小時，無鉛錫利用率高。
  • 7. 對於底部有元件的線路板，不需要製作治具即可對 PCB 進行焊接，節省製作治具時間及成本。
  • 8. 較小的設備占地面積，較少的能源消耗，維護成本低。

技術參數 | TECHNICAL PARAMETER

規格表specifications 參數 Parameter
整體外型尺寸
Overall Dimensions		 1350L*980W*1600H (mm)
機器框架及外罩
Machine frame and cover		 鈑金焊接框架+冷板噴粉
Square tube sections frame + Door
作業高度Operating height 900±20mm
重量Weight Approx.420KG
電源Power supply 三相 380V 50/60HZ
總功率Total power 12KW
PCB規格 PCB parameter
PCB尺寸 PCB size Min：60(L)*40(W)；Max：330（L）*250（W）(mm)
板面元件高度
Top component height		 Max180mm
板底元件高度
Bottom component height		 Max30mm
PCB重量 PCB Weight Max5Kg
PCB工藝邊 PCB Process Edge ＞3mm
選點噴霧系統 Selective spray system
移動方式
Spray movement mode		 PCB 於 XYZ 軸上移動
PCB movement in XYZ axis
助焊劑容量
Spray flux volume		 2L
助焊劑添加方式
Spray flux add mode		 手動
Manual
噴嘴類型
Spray nozzle type		 針狀霧化
Needle
噴霧節拍時間
Spray cycle time		 1秒/點(可設定最小噴霧時間 0.2 秒)
1 Sec/ soldered dot（The minimum spray time can be set to 0.2 seconds）
噴霧移動精度
Spray movement precision		 0.05mm
噴霧流量控制
Spray flow control		 減壓表+限流閥
pressure gage + flow valve
上下預熱系統 Top and bottom preheater System
上下預熱方式
Top and bottom preheater mode		 紅外預熱
Infrared
預熱功率
Heater power		 5KW
選擇性焊接系統 Selective Soldering System
焊接移動方式
Welding movement mode		 PCB 於 XYZ 軸上移動
PCB movement in XYZ axis
移動方式
Movement mode		 伺服馬達+直線滑軌方式
Serve motor + linear rail
無鉛錫添加方式
Solder feeding mode		 手動（可選項：自動）
Manual( Option: auto)
無鉛錫容量 Solder capacity 16KG
熔錫時間 Solder melting time 30min
功率 Solder power 3.3KW
焊接噴嘴規格
Solder nozzle size		 標配D8mm，其餘規格可選配
Standard D8mm, other sizes is option
焊接節拍時間
Solder cycle time		 2~6秒/點
2~6 Sec/ soldered dot
控溫方式
Temperature control mode		 PID+SSR
溫度設定範圍
Temperature setting range		 Max 400°C
控溫精度
Temperature accuracy		 ±2°C
錫波高度Waver height Max 5mm
焊錫精度Welding precision 0.1mm
錫渣產生量
Solder dross		 0.2Kg/8H（無氮氣保護）；0.01Kg/8H(氮氣保護)
0.2Kg/8H（Not N2 protection）；0.01Kg/8H( N2 protection)
氮氣保護系統 N2 protection system
氮氣保護方式
N2 protection mode		 噴嘴及熔錫液面
Nozzle and solder pot
氮氣消耗量
N2 consumption		 1.5M³/h(氮氣濃度>99.999%)
1.5M³/h(Nitrogen concentration>99.999%)
氮氣流量控制
N2 flow control		 數顯流量控制
Digital flow control
外部抽風系統 Exhaust system
頂罩式抽風
Top cover exhaust		 客戶自配
Customer supply
抽風管數量
Exhaust quantity		 1個
1 PCS
排風量
Exhaust volume		 約5m³/min（由客戶自配外接排風通道）
About 5m³/min
控制系統 Control system
控制方式
Control mode		 PC+運動控制卡
PC+ motion control card
PCB制程參數
PCB Process parameter		 於PC上設定、保存、調用
Setting, save , open in the PC screen
其它
Other		 PCB產量計數功能、故障記錄、報警記錄可於PC上調閱
PCB counting, message, alarm can be read in the PC
焊接即時監控 Welding real-time monitoring
可選項 Option
Mark 點拍照校正功能
Mark calibration function		 海康威視拍照相機+視覺軟體系統。
Hikvision camera+visual software system
安全光柵 Safe grating
掃碼槍Sweep gun
易損件 Common Wear & Tear Parts
助焊劑噴嘴，焊接焊嘴 Spray flux nozzle, Soldering nozzle
