收送板系列

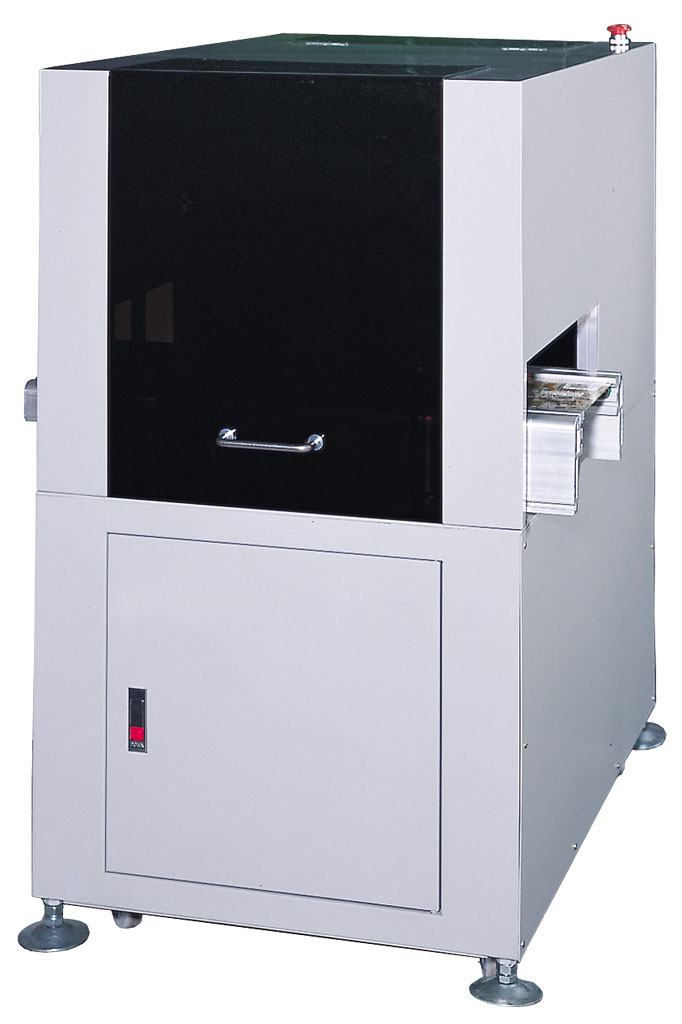

全自動吸板機

AUTOMATIC VACUUM LOADER

特點:

  • 面板操作顯示,保養容易,維修簡單.
  • 流程方向,由右至左,可配合設計.
  • 可搭配任何SMT MOUNTER廠牌.
  • 本機採用平行送板結構,吸板穩定,不掉落.
  • 堅固的機台結構,美觀耐用且易於操作.
  • 附三色訊號指示燈,便於掌握機器作業狀況.
  • PCB存量大,可一次存放.
  • 採用特製馬達及煞車系統.
  • 採四組真空吸嘴,吸附點可調整,不傷PCB.



規格表 Specification

機型 Model YX-300BS
總電源 Power AC 1￠ 220/110V 50/60Hz 600W 3A
機台尺寸 Dimension L750*W1180*H1270(mm)
作業高度 Operate High 900mm±20mm
基板尺寸 Board L50~450*W50~350*H0.8~2.0(mm)
氣壓 Air Source 5Kg/C㎡
機身重量 Weight 約250KG
方向 Direction 由左至右(L→R)或由右至左(R→L)
吸嘴數 NOZZLE/td> 4 NOZZLES
基板容量 PCB Capacity 250mm/50Kg(1.6mm*160pcs)
送板時間 Lead Time 0~10sec
基板重 PCB Weight <1Kg/PC
基板厚 PCB Height 0~4mm
歸零時間 Reload Time 30sec
