收送板系列

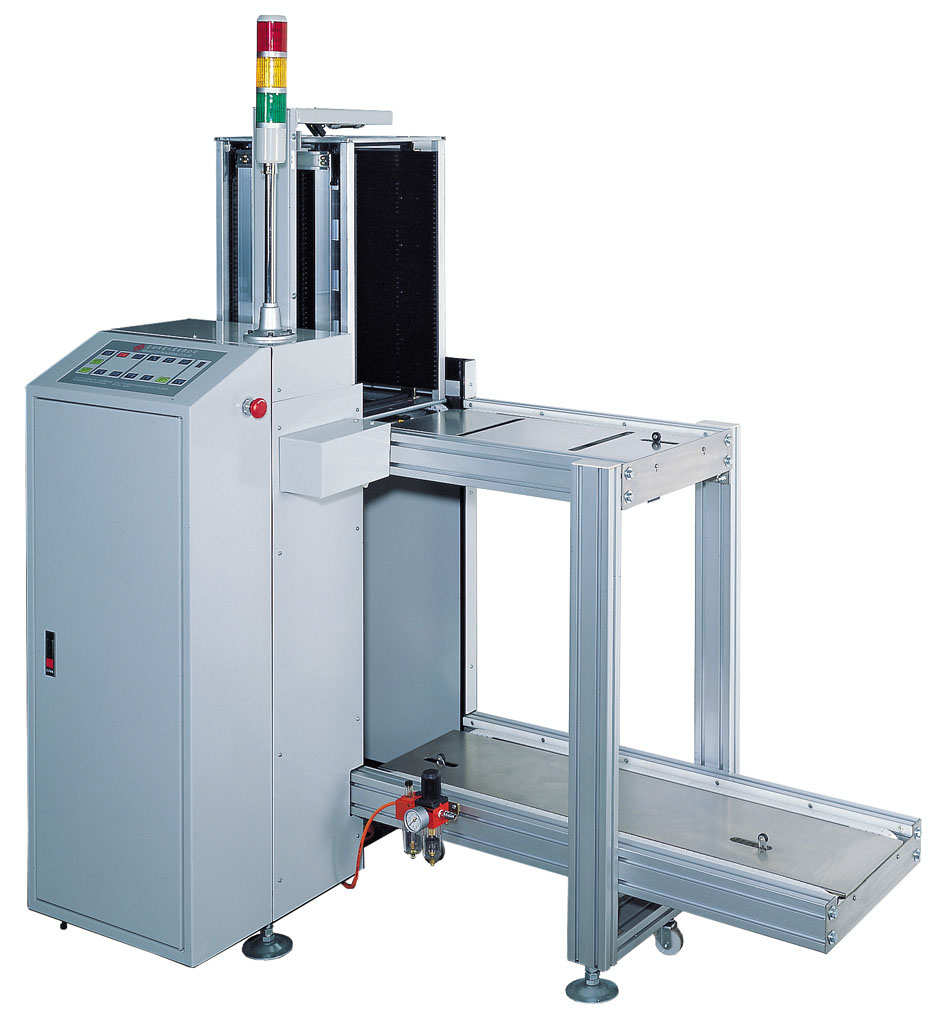

全自動送板機

AUTOMATIC PCB LOADER

特點:

  • PLC可程式微電腦控制系統.
  • LCD觸控式面板顯示操作,作業方便.
  • PCB料架自動更換,節省人力.
  • PCB料架標準型可放置三個(含使用中一個),並可配合設計.
  • 四種分段選擇:10~40mm.
  • 流程方向,由左至右,可配合設計.
  • 可搭配任何SMT MOUNTER廠牌.
  • 採用特製馬達及煞車系統.
  • 料架輸送採特殊塑鋼,輸送確實,不須另加潤滑油.
  • 堅固的機台結構,美觀耐用且易於操作.
  • 附三色訊號指示燈,便於掌握機器作業狀況.



規格表 Specification

機型 Model YX-21BL
總電源 Power AC 1￠ 220V 50/60Hz 600W 3A
機台尺寸 Dimension L1420*W980*H1140(mm)
作業高度 Operate High 900mm±20mm
基板尺寸 Board L50~350 W50~250 H0.8~2.0(mm)
氣壓 Air Source 5Kg/C㎡
機身重量 Weight 約170KG
方向 Direction 由左至右(L→R)或由右至左(R→L)
料架數 Magazine 3 sets
基板間距 PCB Pitch 10~40mm(4 LEVEL)
送板時間 Lead Time 0~5sec
