收送板系列

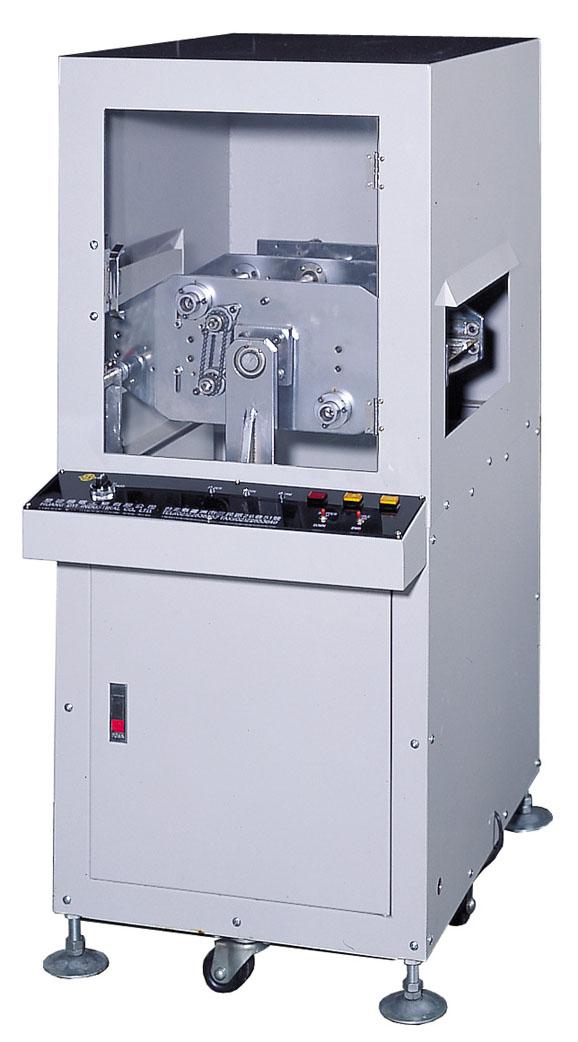

全自動翻板機

AUTOMATIC PCB INVERTER MACHINE

特點:

  • 面板操作顯示,保養容易,維修簡單.
  • 流程方向,由右至左,可配合設計.
  • 可搭配任何SMT機台.
  • 本機採用上下翻板結構,翻板穩定,不掉落.
  • 堅固的機台結構,美觀耐用且易於操作.
  • 附三色訊號指示燈,便於掌握機器作業狀況.
  • 採用特製馬達及煞車系統.



規格表 Specification

機型 Model YX-600TS
總電源 Power AC 1￠ 220/110V 50/60Hz 600W 3A
機台尺寸 Dimension L540*W900*H1300(mm)
作業高度 Operate High 900mm±20mm
基板尺寸 Board L50~450*W50~350*H0.8~2.0(mm)
氣壓 Air Source 5Kg/C㎡
機身重量 Weight 約180KG
方向 Direction 由左至右(L→R)或由右至左(R→L)
翻板時間 Feed Time 0~20sec
基板重 PCB Weight <1Kg/PC
基板厚 PCB Height 0~4mm
歸零時間 Reload Time 30sec
